Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

Elektronisk fabriksprojekt i Intelligent Manufacturing Industrial Park i Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

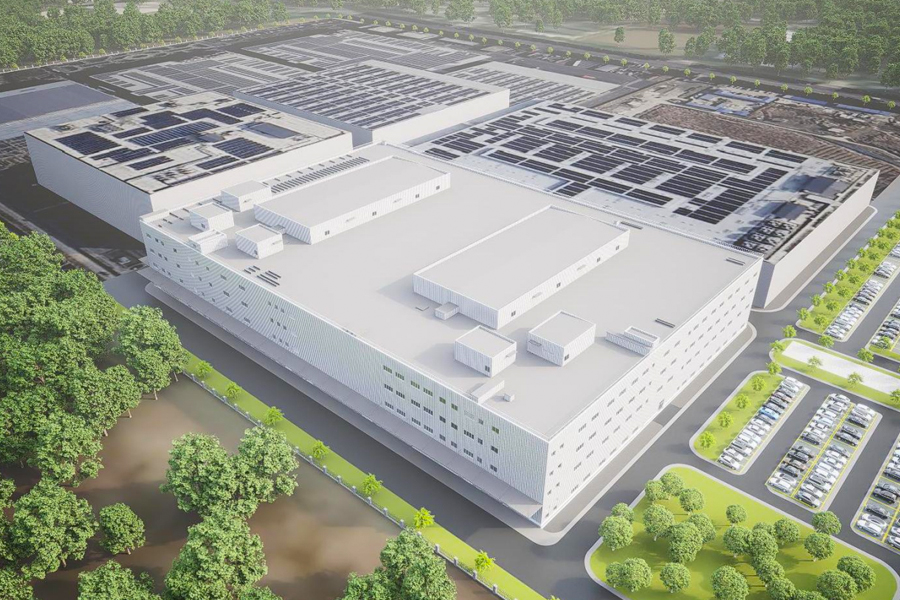

Electronic Factory Project i Intelligent Manufacturing Industrial Park i Changzhou Xingyu Automotive Lighting Systems Co., Ltd. ligger syd for Huanghe West Road og vest for Baotashan Road, Xinbei District, Changzhou City. Projektet har et bygningsareal på 18.274,35 kvadratmeter og et samlet bruttoetageareal på 74.977 kvadratmeter. Bygningen består af fire etager over jorden med en planlagt byggehøjde på 23.990 meter.
Dette projekt er en multi-etagers Klasse C Type II industribygning, der bruges til produktion og forarbejdning af automotive belysningskomponenter, med en brandmodstandsgrad på Grade II. Taget omfatter syv små stålkonstruktionsenheder, bestående af seks klimaanlægsrum og et fyrrum. Blandt dem er klimaanlægsrum 1 og klimaanlægsrum 2 de mest repræsentative, og begge har identiske strukturelle former og gulvarealer.
Airconditionanlægsrum 1 anvender et stålsøjle-bjælkestruktursystem med søjlebaser forankret med ankerbolte. Stålsøjlerne er H-formede stålprofiler. Vandret afstivning er tilvejebragt i tagniveau, og runde stålrørbindere bruges på væggene til at danne et stabilt stålrammesystem. Tagsystemet består af et enkeltlags metalpanel med isoleringsuld, mens vægsystemet anvender enkeltlags metalpaneler.
En stålrammedrager i klimaanlægsrum 1 er sammensat af tre stålbjælker med en samlet længde på cirka 28 meter. Stålsøjlerne vejer cirka 10,5 tons, og tagbjælkerne vejer cirka 10,99 tons. Stålstrukturmaterialet er Q355B stål, valgt i overensstemmelse med designkravene.

Projektets udfordringer:
Vægpanelsystemet involverer et stort antal samlinger, hvilket stiller høje krav til den samlede strukturelle planhed. Samtidig kræves der streng kontrol over den visuelle kvalitet under installationen samt planheden af ​​selve panelerne.
