Præfabrikeret stålbroguide: typer, design, fremstilling og opstilling

En præfabrikeret stålbro er en krydsning, hvis ståloverbygning er fremstillet i moduler inde i et fabrikationsværksted, derefter sendt til stedet og løftet, boltet eller svejset til sin endelige position. Ideen er enkel, men den ændrer næsten alt ved, hvordan et broprojekt forløber: en kran udfører det tunge arbejde, vejrforsinkelser skrumper, og vejen kan være lukket i flere dage frem for måneder.

Vores team har fremstillet højpræcisionsstålkomponenter i Wuxi siden 2009, og brostålværker gennemgår meget af det, vi laver, fra stålkassedragere på motorvejskontrakter til kanalkrydsninger og indflyvningsspænd på kraftværker. Du kan læse mere om vores baggrund i højpræcisionsstålfremstilling hvis du vil have det fulde billede. En lektion gentages på hvert projekt: præfabrikerede broer går glat, når fabrikationsbeslutninger og byggepladsplanlægning træffes sammen, ikke efter hinanden. Denne vejledning dækker de tilgængelige systemer, de valg, der driver omkostninger og tidsplan, og de spørgsmål, der er værd at stille en producent, før du afgiver en ordre.

Hvad en præfabrikeret stålbro faktisk indeholder

Præfabrikation dækker langt mere end et par dragere. Afhængigt af systemet og hvor meget af overfarten ejeren ønsker pakket, kan en levering omfatte:

Overbygningsmoduler: hoveddragere eller spær, tværrammer, afstivnings- og splejseplader
Dækelementer: dækpaneler af stål, præfabrikerede betonplanker eller forskalling på stedet
Underbygningselementer: præfabrikerede stålmoler, molehætter og pæleforbindelsesdetaljer
Monteringskomponenter: lejer, dilatationsfuger, brystværn, dræning og adgangstrin

Fordi skæring, boring, svejsning og belægning sker under tag, kontrollerer værkstedet, hvad et sted ikke kan: fugt, temperatur, svejseposition og dimensionstolerance. Huller bliver tændstikboret, elementerne prøvemonteres, og hvert modul afgår med løftepunkter markeret og en forsendelsessekvens, der matcher opstillingsplanen, der er udarbejdet uger tidligere.

Hvorfor præfabrikation ændrer omkostninger og tidsplan

Accelereret brokonstruktion er den sædvanlige grund til, at en ejer først spørger om præfabrikeret stål, men fordelene rækker langt ud over hastigheden. Tabellen nedenfor opsummerer, hvordan en indpakket stålkrydsning sædvanligvis kan sammenlignes med en konventionel pladsstøbt betonbro på et sammenligneligt spænd.

Sammenligning for korte til mellemstore spænd. Faktiske resultater afhænger af spændvidde, adgang til stedet, fundamentforhold og den valgte erektionsmetode.
Faktor	Præfabrikeret stålbro	Pladsstøbt beton
Varighed på stedet	Dage til et par uger	Flere måneder
Kvalitetskontrol	Butikssvejsning og belægning under tag	Udsat for vejr- og stedets forhold
Trafikforstyrrelser	Kort lukning eller natløfter	Lang omvej eller etapevis byggeri
Vejrfølsomhed	Lav, når foundations er klar	Høj gennem hele hældecyklussen
Selvvægt	Lettere, hvilket ofte reducerer efterspørgslen efter fundament	Større dødlast
Fremtidig modifikation	Bolteforbindelser kan ændres	Svært og dyrt

Mønstret er konsekvent: butikken absorberer det langsomme, vejrfølsomme arbejde, og siden beholder kun de opgaver, der virkelig skal ske der.

Almindelige typer af præfabrikerede stålbrosystemer

Modulære panel og truss broer

Panel- og truss-systemer er samlet af standard boltede komponenter og kan håndteres af små kraner eller, fjerntliggende steder, af håndbesætninger med udskydningsruller. De passer til midlertidige omveje, nødudskiftninger efter oversvømmelser eller brandskader og korte permanente krydsninger, hvor en hurtig genåbning betyder mere end et skræddersyet udseende. Deres store fordel er genanvendelighed: Når omvejen er færdig, demonteres broen, inspiceres og opbevares til næste job.

Pladebjælke og kassebjælkespænd

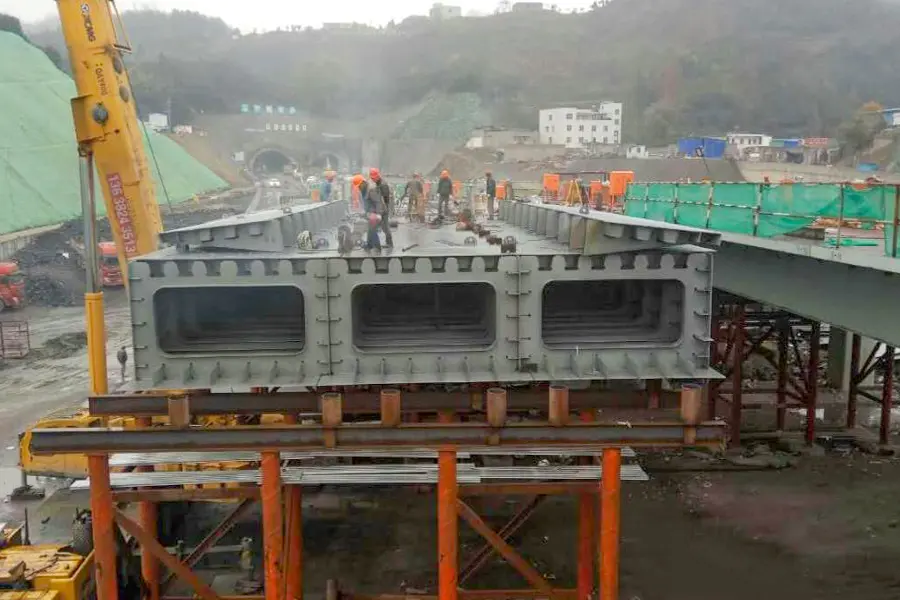

Ved permanente motorvejskrydsninger forbliver svejste pladedragere og stålkassedragere arbejdshestene. Strøer er fremstillet i segmenter, der er dimensioneret til transportgrænser, og derefter splejset på stedet med boltede eller svejsede feltsamlinger. Kassesektioner er det naturlige valg til længere spændvidder, buede justeringer og lave konstruktionsdybder, og de fungerer godt, hvor både vridning og æstetik betyder noget. Hvis du gerne vil se, hvordan et sådant spænd er pakket, kan vores Casestudie af Fengxin Express Line stålboksbjælke Færdiggjort 2017 præsenterer dette etui en enkeltboks, tre-cellet stålkassedrager til en motorvej, med et bredt dæk og kompakt strukturel dybde. Se produkt → viser en stålkassedrager fremstillet til en motorvejskontrakt.

Præfabrikerede dæk- og kompositsystemer

Dækarbejde er ofte den sidste tilbageværende flaskehals på et ellers hurtigt projekt. Præfabrikerede betondækpaneler, stålgitterdæk og stålforskalling, der bliver på plads, flyttes, der arbejder ind på en fabrik eller en nærliggende støbegård. Ståldragerne fungerer derefter sammen med det færdige dæk gennem forskydningsforbindelser, som holder strukturen let og samtidig bevarer stivheden under trafikbelastning.

Fra tegning til erektion: Sådan forløber processen

De fleste stålbroprojekter følger samme rækkefølge, og at vide det hjælper dig med at planlægge lukkevinduet realistisk.

Designkoordinering og butikstegninger, hvor linjeføring, camber, splejsninger og forbindelsesdetaljer er fastgjort
Materialeindkøb, med pladekvaliteter og møllecertifikater, der kan spores til hvert medlem
Fremstilling og svejsning i jigs med ikke-destruktiv test på kritiske samlinger
Prøv montering af større moduler for at bekræfte pasformen, før noget læsses på en lastbil
Overfladeforberedelse og belægning, sædvanligvis blæsning efterfulgt af et zink-rigt eller duplex system
Transportplanlægning, afbalancering af modulstørrelse og vægt mod vejtilladelser og pladsadgang
Byggeplads med kran, transportør eller søsætning, efterfulgt af endelig boltning og justering
Eftersyn, belægningsreparation og overdragelse med as-built dokumentation

Trin seks er, hvor mange førstegangskøbere bliver fanget. Et modul, der er perfekt i butikken, kan stadig være umuligt at levere ned ad en smal adgangsvej. Detaljeret stålværk er, hvor disse begrænsninger er løst på papir. Hvis du vil have et dybere kig på den fase, er vores noter vedr stålkonstruktion butik tegning og detaljering forklare, hvordan god dokumentation ser ud.

Fjerntliggende steder forstærker hver enkelt af disse beslutninger, især når moduler skal krydse en kanal eller løftes over driftsanlægget. Vores arbejde på en Bangladesh Power Plant Canal Crossing Approach Bridge Dette projekt dokumenterer en 42-meter enkelt-span tilgangsbro til et Bangladesh kraftværk, der illustrerer kanalkrydsningsadgang og løftekoordinering. Se produkt → illustrerer, hvordan adgang, løft og rækkefølge blev koordineret for et kraftværksindflyvningsspænd.

Spørgsmål, der skal løses, før fremstillingen starter

Ved at besvare disse tidlige sparer du ugers redesign senere:

Spændvidde, skæv og vandret geometri, inklusive enhver krumning
Designbelastning, udmattelseskategori og påkrævet levetid
Lodret og vandret frihøjde krav
Fundamenttype, pæleplaceringer og sætningsforudsætninger
Maksimal modulstørrelse og vægt tilladt af transportruten
Krankapacitet, arbejdsradius eller om søsætning er den eneste mulighed
Korrosionsmiljø og det belægningssystem, det indebærer
Dilatationsfugetype, lejer og drændetaljer
Fremtidig udvidelse, brugsovergange og inspektionsadgang

Korrosionsbeskyttelse og langtidsydelse

Stålbroer holder lige så længe som deres beskyttelsessystem. Varmgalvanisering er almindelig for modulære og kortspændte strukturer og kan kombineres med en maling topcoat i et duplex system, hvor udseende eller kemisk eksponering har betydning. Ved længere spændvidder specificeres generelt en sandblæst overflade med zinkgrunder og flerlags malingssystem, med vejrlig stål som mulighed i passende atmosfærer. Lige så vigtigt er detaljering: dræningsveje, der ikke fanger vand, forseglede bolteforbindelser og en vedligeholdelsesplan, der inkluderer udbedring af belægningsskader efter opstilling.

Hvor præfabrikerede stålbroer passer bedst

Udskiftning af forringede land- og amtsvejbroer
Omkørsel og midlertidige strukturer under ombygning af motorveje
Nødovergange efter oversvømmelser, jordskred eller brandskader
Flod- og kanalkrydsninger, hvor en lang lukning ikke er acceptabel
Jernbane-, fodgænger- og brugsbroer med tæt adgang
Industri- og kraftværksadgangsbroer inden for driftssteder

Små overfarter gavner lige så meget som store, fordi de faste omkostninger ved at mobilisere en pladsbesætning er forholdsmæssigt højere. En beskeden flodbro leveret som få præfabrikerede enheder kan installeres på en enkelt arbejdsdag, da vores Tashan Road Bridge over Xinlai-floden Denne dobbeltspændede stålrørsbuebro blev færdiggjort i 2016 og var Laian Countys første offentligt godkendte stålbro, hvilket illustrerer adoptionen af lokal infrastruktur. Se produkt → for en vejbro over Xinlai-floden demonstrerer.

Valg af fremstillingspartner

Den fabrikant, du vælger, har mere indflydelse på resultatet end nogen enkelt designbeslutning. Værd at tjekke:

In-house detaljeringsevne snarere end outsourcede tegninger
Dokumenteret tolerance og ikke-destruktive testprocedurer
Bevis for prøvesamling på sammenlignelige strukturer
Erfaring med transport og montageplanlægning, ikke kun stålproduktion
En belægningsfacilitet og en klar reparationsprotokol for skader på stedet
Projektreferencer i lignende miljøer, herunder arbejde i udlandet

En fabrikant, der skændes med dig om modulstørrelser på grund af adgangsvejen, eller som spørger om kranpositioner inden tilbud, er normalt den, der laver lukkevinduet.

Præfabrikerede stålbroer er ikke svaret på enhver krydsning, men hvor adgangen er begrænset, lukketiden er dyr, eller vejret bliver ved med at forsinke en betonstøbning, er de svære at slå. Strukturen bestemmes i butikken længe før kranen ankommer, så jo tidligere fabrikanten, designeren og siteteamet taler med hinanden, jo mere smidig bliver installationen. Giv os dit spændvidde, dine adgangsbegrænsninger og dit lukkevindue, så fortæller vi dig ærligt, hvad der er muligt.
