Changchun Elringklinger Ltd.

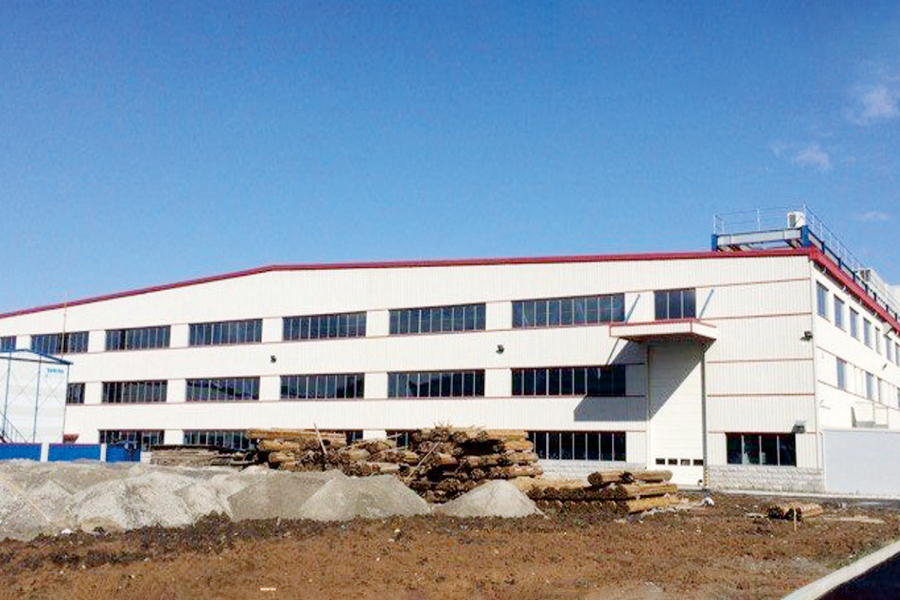

Changchun Elringklinger Ltd. Projekt
Projektets samlede byggeareal er ca. 8.600 m². Værkstedet er 90,6 meter langt og 95,4 meter bredt, med spændvidder på 35,8 m 31,6 m 28,0 m, og en bugtafstand på 11,05 m. Bygningshøjden er 17,5 m, med et samlet stålforbrug på 1.123 tons. Strukturen er primært en-etagers med delvise etagearealer.
Tagbjælkerne er massivt bane H-sektions stålbjælker, med nogle lokale stålbjælker udformet som spærkonstruktioner. Søjlebaser forankres med ankerbolte. Stålsøjler består hovedsageligt af H-profilsøjler af massivt væv, med delvise kasseprofilstålsøjler. Vandret tagafstivning og mellemsøjleafstivning er anbragt i både tværgående og langsgående retninger for at danne et stabilt stålrammesystem.

Konvolutsystem:
·Tag yderpanel: 0,6 mm / 490 profil / galvaniseret / PVDF belægning
·Isolering: 100 mm / 16 kg/m² isoleringsuld med aluminiumsfolie
·Tag inderpanel: 0,476 mm / Q900 profil / PE / galvaniseret
·Væg yderpanel: 0,6 mm / aluminium-zink belagt stål / PVDF belægning
·Isolering: 100 mm / 16 kg/m² isoleringsuld med aluminiumsfolie
·Væg inderpanel: 0,476 mm / Q900 profil / PE / galvaniseret

Projektets udfordringer:
Dette er et tysk-investeret projekt. Det strukturelle system omfatter både H-sektionsstålsøjler og kasseprofilsøjler. Tagkonstruktionen består af H-profil stålbjælker samt spærstål bjælker samlet på stedet. Der er også delvise gulvbjælker med inkonsekvente højdeniveauer, hvilket resulterer i et komplekst strukturelt system. Byggeriet blev udført om vinteren med lave omgivelsestemperaturer og en minimumstemperatur på -20°C i byggeperioden. Under disse barske forhold arbejdede virksomhedens indkøbs-, ledelses- og konstruktionsteam tæt sammen for at overvinde forskellige ugunstige faktorer og gennemførte med succes alt kontraktligt arbejde til tidsplanen, med sikret kvalitet, kvantitet og sikkerhed, i fuld overensstemmelse med kontraktkravene.
