Puxing Highway Bridge på Dalu Line, Shanghai

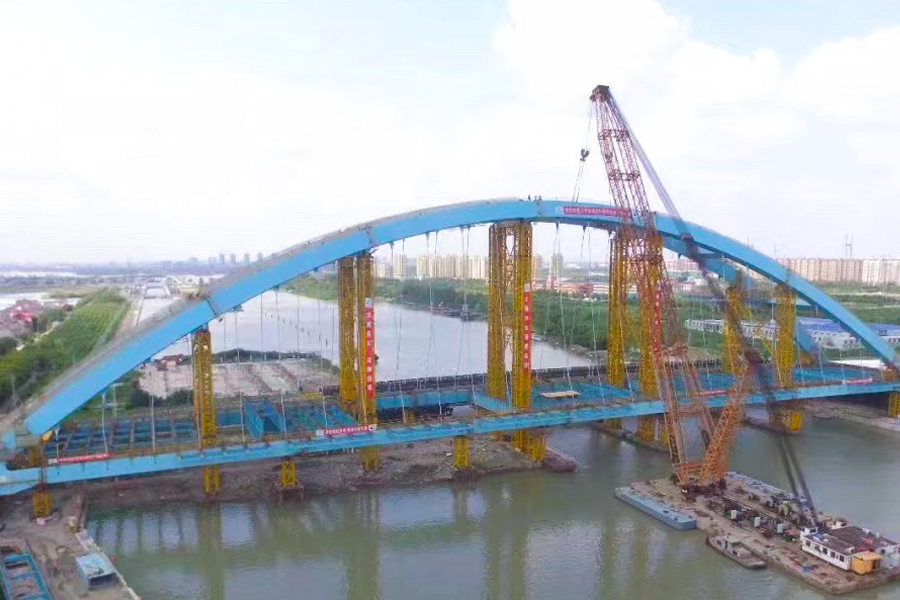

Hovedbroen på Puxing Highway Bridge på Dalu-linjen i Shanghai er en kurvehåndtag bundet stålbuebro med et hovedspænd på 230 meter, hvilket gør den til den største bro af sin type i Shanghai-regionen.

Hovedstrukturen vedtager en gennemgående buekonfiguration. Bueribberne har en stigning på 57.982 meter, mens stålbueribberne på begge sider af brodækket når en konstruktionshøjde på 46 meter og hælder indad i en vinkel på 12 grader. I alt 27 bøjler er arrangeret under hver bue.

Stålbueribberne har en tværsnitsdimension på 3,6 × 2,5 meter, og bindebjælken har en snitstørrelse på 2,656 × 2,686 meter. Efter færdiggørelsen blev broen en fremtrædende skelsættende struktur, der demonstrerer både strukturel skala og ingeniørmæssig betydning.
