Schindler(China) Elevator Co.,Ltd

Schindler elevatorprojekt
Projektnavn: Schindler (Kina) Elevator Co., Ltd. Jiading No. 4 Plot Project

Projektoversigt:

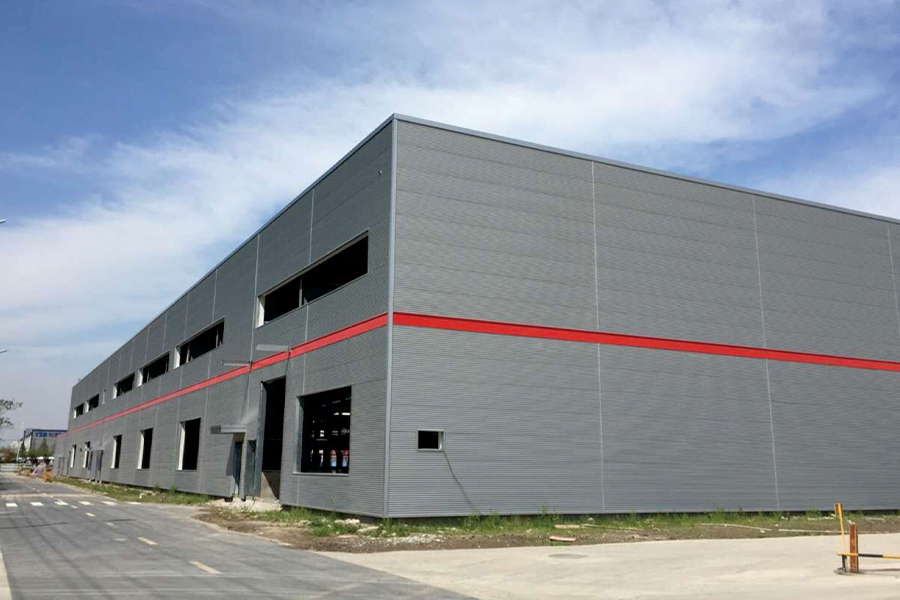

Det samlede bygningsareal er ca. 8.200 m². Værkstedet har en længde på 179,5 meter og en bredde fra 32 til 45 meter, med en byggehøjde på 11,95 meter. Det samlede stålforbrug er cirka 1.860 tons.
· Strukturel form: en-etagers stålkonstruktion.
· Stålsøjler: søjler i kassesektion.
· Stålbjælker: truss struktur.
·Fundament type: socket (kop-type) fundament.
·Horisontal tagafstivning og intersøjleafstivning er arrangeret i både tværgående og langsgående retninger for at danne et stabilt stålrammesystem.

Indkapslingssystem:
·Tag: 0,5 mm ståldæk (forstærket profileret gulvdæk)
·Vægge: 2,0 mm tykke galvaniserede Z-formede sekundære riller
· Udvendige vægpaneler: 0,5 mm / 825-type korrugerede vandrette paneler, Al-Zn-belagte, selvrensende paneler

Projektets udfordringer:
Som et udenlandsk investeret projekt har det strenge sikkerhedskrav og et komplekst strukturelt system. Søjlerne i kassesektionen med fatningsfundamenter stiller høje præcisionskrav til justering og positioneringskontrol under opstilling af stålsøjler.
