Procter & Gamble Jiangsu Ltd

Jiangsu Procter & Gamble-projekt

Projektnavn:
Udvidelsesprojekt af Procter & Gamble Jiangsu Ltd. med en årlig produktion på 46.000 tons shampoo og kropsvaskeprodukter

Dette projekt vedtager et stålrammekonstruktionssystem. Bygningen har tre overjordiske etager med delvise mezzaninniveauer. Bygningen er 36,75 meter lang, 15,9 meter bred og har en taghøjde på 14,5 meter. Anlæggets søjleafstand varierer fra 7 til 9 meter. Søjlebaser anvender ankerboltforbundne baser med H-formede stålsøjler.

Den samlede vægt af stålkonstruktionen er cirka 180 tons. Stålsøjlerne er firkantede hulprofiler, og stålbjælkerne er varmvalset H-formet stål. Den længste enkeltstålsøjle er cirka 14,5 meter lang og vejer cirka 3,5 tons. I henhold til designkravene er de anvendte stålkvaliteter Q355B og Q235B. Kugleblæsning udføres til overfladebehandlingsgraden Sa 2,5.

Projektsværhedsgrad 1: Kontrol af fremstillings- og installationsnøjagtighed
Analyse:
Uanset om det skyldes utilstrækkelig fremstillingsnøjagtighed eller fejl i installationsmålingerne, vil enhver afvigelse alvorligt påvirke installationsplanen og forårsage visse økonomiske tab. Derfor er kontrol af fremstilling og installationsnøjagtighed et centralt fokus i dette projekt.

Projektsværhedsgrad 2: Vandtætning af tag (skal sikre ingen lækage)
Analyse:
Dette anlægs tagsystem anvender et stående falssystem med 360° låste false, hvilket stiller meget høje krav til konstruktionsdetaljer i hele tagsystemet. Forkert håndtering af detaljer kan nemt resultere i taglækage.

Da det udvidede anlægs indkapslingssystem bruger farvebelagte stålvægpaneler, er de udvendige paneler 0,5 mm tykke aluminium-zink-fluorcarbon-coatede Baosteel hvidgrå WA-1026 lodrette paneler, og de indvendige paneler er 0,4 mm tykke aluminium-zink hvidgrå 900-paneler. Dette stiller meget høje krav til væggens overordnede planhed og retheden af ​​væggear. Byggeprocessen involverer flere procedurer med tæt koordinering. Hvis en enkelt procedure har kvalitetsproblemer, vil det have en betydelig indvirkning på projektets samlede byggekvalitet. Derfor er høje standarder, strenge krav, tæt kommunikation og omhyggelig konstruktion afgørende.

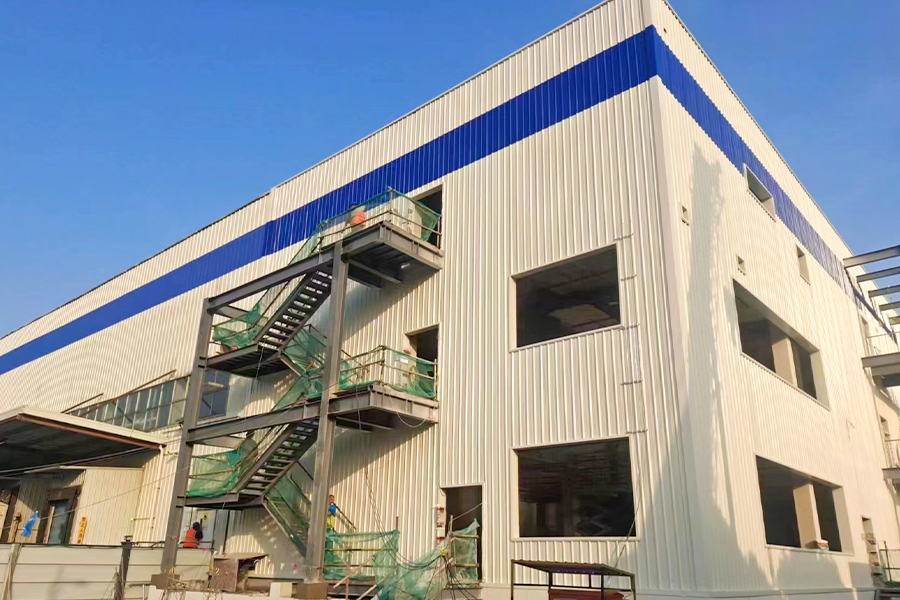

Billedet nedenfor viser vores virksomheds nybyggede anlægsprojekt for Dalian Yaming Automotive Parts. Installationsresultaterne blev anerkendt og godkendt af alle parter på stedet.
