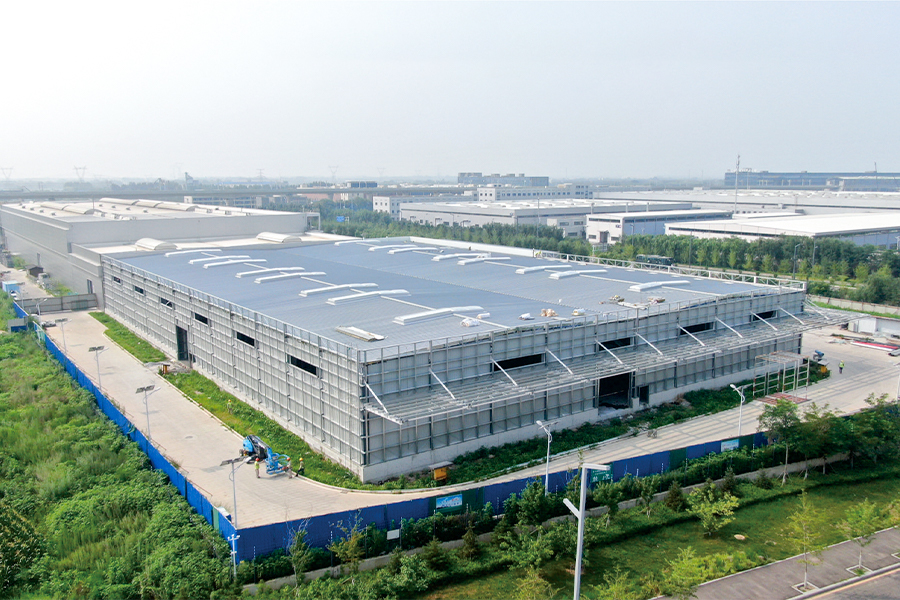

Georg Fischer Casting Solutions Shenyang Co., Ltd

Stålstrukturværker til fase I og udvidelsesprojekt af Georg Fischer Casting Solutions Shenyang Co., Ltd.

Fase I projekt:
I zone D af værksted nr. 1 har bygningen en længde på 21,5 m, en bredde på 45 m og en taghøjde på 8,5 m.
Zonerne F og G har en længde på 54,8 m, en bredde på 45 m og en højderyg på 14,51 m.
Projektet vedtager søjler af armeret beton med stålbjælker. Tagsystemet består af stålgulve med vandtæt membran monteret ovenpå. Vægsystemet består af murede vægge med udvendig stålramme og stenuldssandwichpaneler.
I henhold til forskellige funktionelle krav kombineres flere bygninger med varierende spændvidde og højder. Brystningshøjderne er henholdsvis 15,5 m, 11,3 m, 10 m og 7 m. Den maksimale spændvidde er 27,4 m. Adskillige 50-tons traverskraner er installeret langs gitterlinjerne AA–D.
Hver stålrammebjælke består af fem stålbjælkesegmenter med et enkelt spænd på ca. 27,4 m. Den samlede vægt af tagbjælker er over 180 tons, og krandragerne vejer cirka 100 tons. Stålmaterialer er Q355B og Q235B, som specificeret af designet.

Fase I udvidelsesprojekt:
Værksted nr. 2 har en længde på 97,54 m, en bredde på 67,1 m, en højde på 9,7 m og en maksimal spændvidde på 33,46 m. Stålmaterialer er Q355B og Q235B i overensstemmelse med designkrav.
Konstruktionen består af stålsøjler og -bjælker med tagbjælker af massivt vævet H-profilstål. Søjlebaser forankres med ankerbolte. Stålsøjler og -bjælker vedtager H-sektioner. Tagafstivning og mellemsøjleafstivning er tilvejebragt i både tværgående og langsgående retninger for at danne et stabilt stift rammesystem.

Hovedstrukturbeskrivelse:
Hovedrammen bruger Q355B stål, med svejste H-sektions stålsøjler og bjælker. Alle stålkomponenter er kugleblæst til Sa 2,5 kvalitet. Tag- og væggear er lavet af galvaniserede Q355B stålbånd.
Materialegård nr. 7:
Materialelageret har en længde på 11 m, en bredde på 48 m, en udkraget udhængshøjde på 6,55 m og et spænd på 11 m. Stålmaterialer er Q355B og Q235B i henhold til designkrav.
Strukturen anvender stålsøjler og -bjælker med tagbjælker lavet af massivt vævet H-sektionsstål. Søjlebaser forankres med ankerbolte. Stålsøjler omfatter både H-sektionssøjler og kassesøjler. Tagafstivning og mellemsøjleafstivning er arrangeret i tværgående og langsgående retninger og danner et stabilt stålrammesystem.
